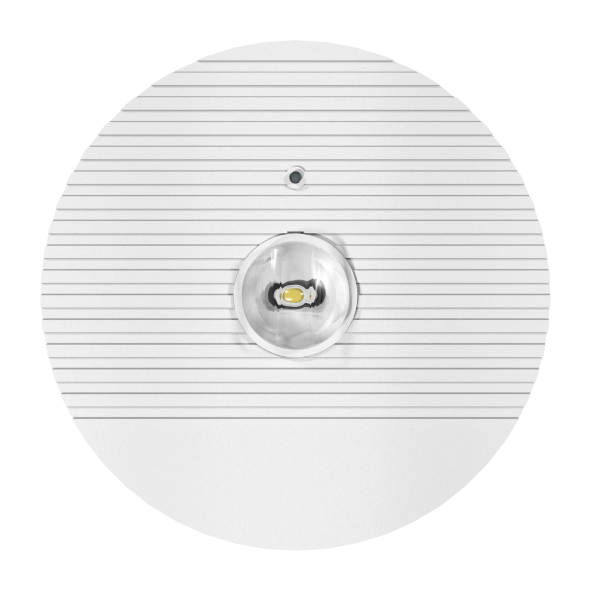

CORIDORA-B 1x3W LED EM3h DP IP20

Hodnocení produktu Oblíbené Porovnání Poslat na e-mail Celá produktová skupina Do e-shopu
Objednací číslo: 910124005
Značka: NBB
Typ / Popis výrobku: Nouzové svítidlo (únikovky) s optikou
Jmenovité napětí (V):230 - 240
Jmenovitý proud:0,060
Nominální příkon:3
Odstín/Barva:Chladná denní
Barevná teplota CCT:8000 - 9000
Index barevného podání CRI:> 80
Jednotkový EAN: 8595209953858
Použití: Nouzové osvětlení

Ke stažení

Technický list

Technický nákres není k dispozici


Stáhnout

Technický list

Technický list CORIDORA-B 1x3W LED EM3h DP IP20


Stáhnout

910124005_12022020

30.31 kB - 910124005_12022020.ldt

Schéma zapojení není k dispozici


Obecné informace

Název položky CORIDORA-B 1x3W LED DP3h IP20
Typ/popis výrobku Nouzové svítidlo
Značka/výrobce NBB
Materiál PC/PC
Typ zdroje LED (Lighting Emmiting Diode)
Nominální životnost (h) 35000 h
Typ nouzového provozu Dočasný
Stupeň krytí (IP) IP20
Čas nouzového provozu 3 h
Napájecí systém Vlastní baterie
Typ světelného zdroje LED
Zapojení Dočasný provoz
Nominální napětí (V) 230 - 240 V
Stupeň krytí dle IEC 60529 (IP) IP20

Provozní informace

Životnost baterie 1000 cyklů
Dobíjecí čas 24 h
Dobíjecí proud 37,5 mA
Pracovní frekvence 50 - 60 Hz
Typ baterie NiCD
Kontrolka nabíjení Ano
Kapacita baterie mAh
Stálé připojení na napětí Ano
Nejvyšší přípustná skladovací teplota 80 °C
Provozní poloha Libovolná
Doporučená instalační výška (m) 2 - 3 m
Montáž na běžně hořlavý podklad Ano
Zamýšlený způsob použití Nouzové osvětlení
Typ předřadníku Elektronický
Pracovní teplota okolí -5/+35 °C

Fyzické údaje

Typ čipu SMD
Rozměry (mm) Ø125x56mm mm
Způsob balení 1
Hrubá hmotnost výrobku 806 g
Vnější průměr 125 mm
Barva tělesa Šedá
Čistá hmotnost výrobku 706 g
Výška/hloubka (mm) 56 mm
Materiál tělesa svítidla Plast
Materiál krytu Strukturovaný plast
Počet čipů 30

Ostatní informace

Typ baterie NiCd
Světelný zdroj je součástí dodávky svítidla Ano

Bezpečnost

Třída izolace Třída I
Bezpečnostní pokyny na internetu www.nbb.cz
Třída ochrany před nebezpečným dotykem neživých částí Dvojitou izolací

Energetické údaje

Účiník λ (PF) 0,9

Elektrické údaje

Nominální příkon 3 W
Klidový provozní proud 0,01 mA
Klidový příkon 1,65 W
Provozní napětí (V) 220 - 230 V
Typ napětí AC
Napětí baterie 4,8 V
Příkon světelného zdroje 3 W
Zapojení Paralelně kompenzační
Typ napětí AC
Světelný tok v nouzovém provozu 65 lm
Rozlišovací vzdálenost piktogramu 10 m
Nominální proud 0,060 A
Celkový příkon svítidla 5,51 W

Způsob montáže nebo použití

Způsob montáže Vestavná
Způsob montáže Vestavná

EuP parametry

Střední životnost B50 (h) 35000 h
Činitel stárnutí po nom. životnost 50,0 %
Činitel funkční spolehlivosti (LSF) po nom. životnosti 50,0 %
Udržovací činitel svítidla LMF 1,1
Ekvivalent k zářivce (W) 8 W
Doba náběhu na 90% sv. toku 1 s
Počet spínacích cyklů do předčasné poruchy 1000
Míra předčasných poruch <1 %
Jmenovitá životnost 35000 h
Startovací doba <1 s

Světelné parametry

Barevné podání 2B
Odstín/Barva Chladná denní
Rozsah vlnové délky 400 - 750 nm
Dominantní vlnová délka 451 nm
Barevná teplota CCT 8900 K
Index barevného podání CRI 80 Ra
Kód barvy 760
Barevná teplota CCT 8000 - 9000 K
Efektivní světelný tok 0,00 lm
Barva Bílá
Vyzařovací úhel 180 °
Souřadnice chromatičnosti X 0,270
Souřadnice chromatičnosti Y 0,270

Ekologické údaje

Obsah rtuti (mg) 0,00 mg
