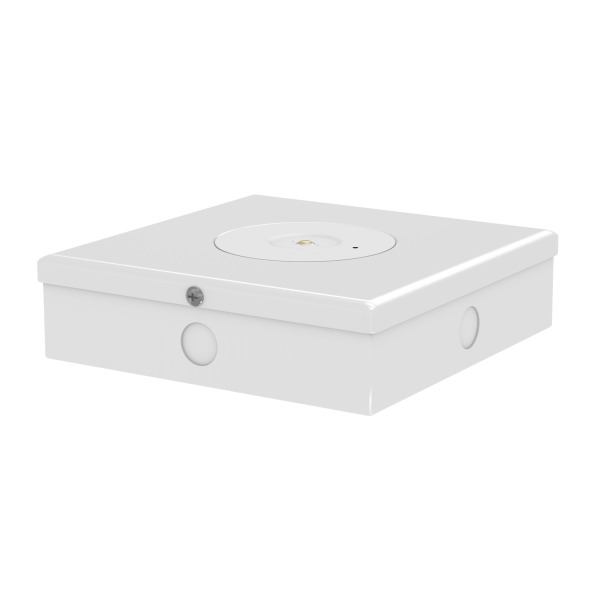

Corol-P-Em3h 3-4W LED DP IP20 180x180x50mm

Objednací číslo: 910199000
Značka: NBB
Typ / Popis výrobku: Nouzové svítidlo
Jmenovité napětí (V):230 - 240
Jmenovitý proud:0,012
Nominální příkon:3
Odstín/Barva:Chladná denní
Barevná teplota CCT:5000 - 6000
Index barevného podání CRI:> 71
Světelný tok (lm):170
Jednotkový EAN: 8595209950499
Použití: Nouzové osvětlení

LED nouzové svítidlo pro přisazenou montáž, příkon 4,3W, dočasný provoz, čas nouzového provozu 3 hod.

Pokud svítidlo obsahuje baterie

Pokud svítidlo obsahuje dobíjecí vestavěné baterie zajišťující nouzový provoz, poskytujeme na tyto baterie záruku v délce 6 měsíců od data uvedení svítidla do provozu. Tato záruční doba je platná pro B2C i B2B zákazníky.

Technický nákres není k dispozici


Stáhnout

Technický list

Technický list Corol-P-Em3h 3-4W LED DP IP20 180x180x50mm


Stáhnout

910199000_29052017

24.19 kB - 910199000_29052017.LDT

Schéma zapojení není k dispozici


Obecné informace

Název položky Corol-P-Em3h 3W LED DP IP20 180x180x50mm
Typ/popis výrobku Nouzové svítidlo
Varianta výrobku/model Přisazené
Značka/výrobce NBB
Materiál Lakovaný plech
Typ zdroje LED
Nominální životnost (h) 50000 h
Typ nouzového provozu Dočasný
Čas nouzového provozu 3 h
Napájecí systém Vlastní baterie
Typ světelného zdroje LED
Zapojení Dočasný provoz
Nominální napětí (V) 230 - 240 V
Stupeň krytí dle IEC 60529 (IP) IP20

Provozní informace

Životnost baterie 1000 cyklů
Dobíjecí čas 24 h
Dobíjecí proud 90 mA
Pracovní frekvence 50 - 60 Hz
Typ baterie NiCD
Kapacita baterie 1800 mAh
Světelný zdroj je pevnou součástí svítidla Ano
Stálé připojení na napětí Ano
Nejvyšší přípustná skladovací teplota 80 °C
Provozní poloha Libovolná
Doporučená instalační výška (m) 2 - 3 m
Zamýšlený způsob použití Nouzové osvětlení
Pracovní teplota okolí 0/+40 °C
Požární odolnost "F" Ano

Fyzické údaje

Typ čipu EPISTAR
Rozměry (mm) 180 x 180 x 51 mm
Způsob balení 1
Hrubá hmotnost výrobku 986 g
Šířka 180 mm
Hloubka (mm) 180 mm
Barva tělesa Bílá
Čistá hmotnost výrobku 304 g
Výška/hloubka (mm) 51 mm
Materiál tělesa svítidla Plast
Způsob testování funkčnosti Testovací tlačítko
Počet čipů 1

Ostatní informace

Typ baterie NiCd
Světelný zdroj je součástí dodávky svítidla Ano

Bezpečnost

Třída izolace Třída I
Bezpečnostní pokyny na internetu www.nbb.cz
Třída ochrany před nebezpečným dotykem neživých částí Ochranným vodičem

Elektrické údaje

Nominální příkon 3 W
Jmenovitý příkon (W) 3 W
Klidový provozní proud 15 mA
Klidový příkon 1,8 W
Provozní napětí (V) 185 - 240 V
Typ napětí AC
Napětí baterie 4,8 V
Příkon světelného zdroje 3 W
Zapojení Paralelně kompenzační
Typ napětí AC
Světelný tok v nouzovém provozu 170 lm
Nominální proud 0,012 A
Celkový příkon svítidla 3 W

Způsob montáže nebo použití

Způsob montáže Stropní přisazená

EuP parametry

Střední životnost B50 (h) 50000 h
Činitel funkční spolehlivosti (LSF) po nom. životnosti 0,5 %
Ekvivalent k zářivce (W) 6 W
Míra předčasných poruch <1 %
Jmenovitá životnost 50000 h

Světelné parametry

Odstín/Barva Chladná denní
Rozsah vlnové délky 400 - 800 nm
Dominantní vlnová délka 555 nm
Světelný tok (lm) 170 lm
Barevná teplota CCT 5500 K
Vyzařovací úhel 150 °
Index barevného podání CRI 71 Ra
Kód barvy 760
Barevná teplota CCT 5000 - 6000 K
Efektivní světelný tok 170 lm
Barva Bílá
Souřadnice chromatičnosti X 0,333
Souřadnice chromatičnosti Y 0,376

Energetické údaje

Účiník λ (PF) 0,5
