Objednací číslo: 268000030
Značka: NBB
Typ / Popis výrobku: LED svítidlo linkové
Jmenovité napětí (V):230 - 240
Jmenovitý proud:0,24
Nominální příkon:18
Odstín/Barva:chladná bílá
Barevná teplota CCT:4000
Index barevného podání CRI:> 80
Světelný tok (lm):1800
Měrný výkon:111,0
Jednotkový EAN: 8595209921505
Použití: Komponenty pro LED osvětlení

LED svítidlo, možnost propojování do souvislé linky, délka 1200 mm, CCT 4000K, Ra80+, IP44, 1800 lm.

Upozornění

Na základě působnosti Zákona 185/2001 Sb. v platném znění, je tento výrobek zařazen do odpadové skupiny 5.(světelné zdroje a svítidla). Vzhledem ke škodlivým dopadům rtuti na životní prostředí a na lidské zdraví, jsou původci odpadu skupiny 5 (spotřebitelé), povinni použité světelné zdroje odevzdat k recyklaci. Po použití neodhazujte tento výrobek do směsného odpadu. Odevzdejte jej v nejbližší prodejně, sběrném dvoře nebo na jiném místě k tomu určeném, k bezplatné recyklaci. Použité výrobky můžete odevzdávat k recyklaci také v prodejních centrech naší společnosti, nebo na sběrných místech kolektivních recyklačních systémů, nebo městských sběrných dvorech. Ekologická recyklace elektroodpadu je zajištěna prostřednictvím kolektivního systému RETELA (www.retela.cz).

Upozornění (LVD)

Světelné zdroje LED se řadí mezi elektrotechnické výrobky, napájené síťovým napětím 230-240V. Z důvodu bezpečnosti doporučujeme, aby montáž, zapojení případně demontáž prováděla osoba s příslušnou elektrotechnickou kvalifikací. Při montáži nebo demontáži doporučujeme odpojit přívod elektrického proudu, jinak může hrozit nebezpečí úrazu elektrickým proudem. Výrobek používejte pouze ve svítidlech, která jsou pro tento typ světelného zdroje určena. Výrobce nemůže nést odpovědnost za škody, které vzniknou nevhodným zapojením, připojením na nevhodnou rozvodnou soustavu, nebo škody, které vzniknou mechanickým poškozením světelného zdroje. Dodržujte provozní hodnoty uvedené na výrobku. Výrobek nevystavujte nevhodným povětrnostním vlivům, nebo vysokým teplotám, pokud není výslovně uvedeno, že je výrobek k provozu za těchto podmínek určen. Při montáži, zapojování či demontáži postupujte podle všeobecně platných zásad dodržování bezpečnosti práce.

Upozornění

Výpadek jednotlivého LED čipu, odchylka světelného toku a příkonu +/- 10% jakož i odchylka od teploty chromatičnosti +/- 150K jsou v souladu s platnými standardy přípustné a nejsou důvodem k reklamaci.

Vyloučení odpovědnosti

Změny údajů bez předchozího upozornění vyhrazeny. Společnost NBB Bohemia s.r.o. nepřebírá odpovědnost za škody způsobené nepřesnou interpretací obsahu na této stránce.


Stáhnout

Technický výkres

19.73 kB - Technický výkres


Stáhnout

Technický list

Technický list DIANA LED 230-240V 18W/840 IP44


Schéma zapojení není k dispozici


Obecné informace

Název položky DIANA LED 230-240V 18W/840 IP44
Typ/popis výrobku Linkové svítidlo
Varianta výrobku/model T5 integrované
Značka/výrobce NBB
Materiál Aluminium
Typ zdroje LED
Nominální životnost (h) 50000 h
Stupeň krytí (IP) IP44
Model Přisazené svítidlo
Stmívatelné Ne
Typ světelného zdroje LED
Typ svítidla Svítidlo s krytem
S konektorem Ano
Nominální napětí (V) 230 - 240 V
Stupeň krytí dle IEC 60529 (IP) IP44
Počet světelných zdrojů ve svítidle 1
Stmívatelné běžnými stmívači Ne

Provozní informace

Integrovaný driver Ano
Pracovní frekvence 50 - 60 Hz
Světelný zdroj je pevnou součástí svítidla Ano
Stálé připojení na napětí No
Horký restart Ano
Ochrana předřadníku proti přepětí Ano
Zamýšlený způsob použití Všeobecné osvětlování
Vhodné pro průběžné zapojení Ano
Svítidlo s pohybovým senzorem Ne
Se soumrakovým spínačem Ne
Vhodné pro časté spínání Ano
Pracovní teplota okolí -20/+40 °C
Vhodné pro nouzové osvětlení Ne
Požární odolnost "D" Ano
Typ stmívání Nestmívatelné
Integrovaný nouzový modul Ne

EuP parametry

Střední životnost B50 (h) 50000 h
Činitel stárnutí po nom. životnost 80,0 %
Činitel funkční spolehlivosti (LSF) po nom. životnosti 50,0 %
Zahřívací doba do 60% jmen. sv. toku 0,3 s
Doba náběhu na 90% sv. toku 0,4 s
Počet spínacích cyklů do předčasné poruchy >50000
Míra předčasných poruch <0,1 %
Index zachování barev 90,0 %
Jmenovitá životnost 50000 h
Vážená energetická spotřeba (AGGR) 17,2 kWh/1000h
Startovací doba <0,3 s
Ekvivalent žárovky 115,0 W

Světelné parametry

Barevné podání 1B
Odstín/Barva chladná bílá

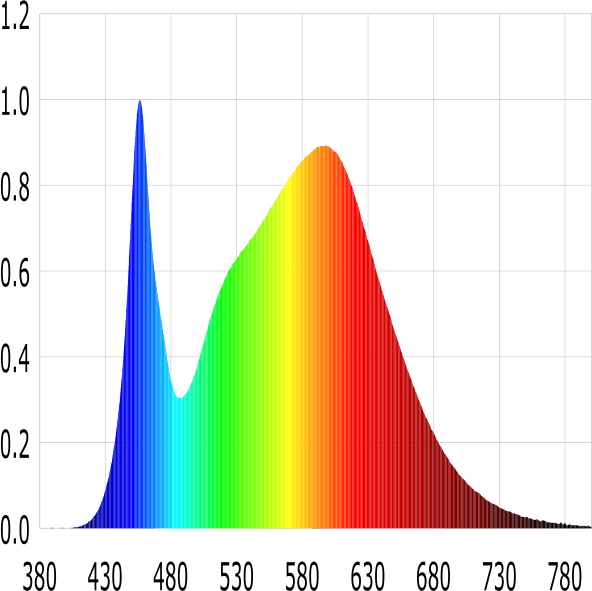

Rozsah vlnové délky 360 - 760 nm
Dominantní vlnová délka 578,3 nm
Světelný tok (lm) 1800 lm
Barevná teplota CCT 4000 K
Index barevného podání CRI 80 Ra
Kód barvy 840
Řízení barev RGB Ne
Typ osvětlení Přímé
Vyzařovací charakteristika Symetrické
Barevná teplota CCT 4000 K
Efektivní světelný tok 1800 lm
Vyzařovací úhel 120 °
Souřadnice chromatičnosti X 0,3752
Souřadnice chromatičnosti Y 0,3745

Ekologické údaje

Obsah rtuti (mg) 0,00 mg

Elektrické údaje

Nominální příkon 18 W
Jmenovitý příkon (W) 17,2 W
Provozní napětí (V) 90 - 265 V
Typ napětí AC
Nejnižší povolené provozní napětí nap. obvodu. (V) 90 V
Příkon světelného zdroje 18 W
Zapojení Ostatní
Typ napětí AC
Nominální proud 0,24 A

Fyzické údaje

Provedení difuzoru Opálový
Způsob připojení 3P
Typ čipu SMD3014
Rozměry (mm) 1209 x 24 x 33 mm
Způsob balení 16 - 1
Šířka 24 mm
Výška 33 mm
Hloubka (mm) 24 mm
Barva tělesa Stříbrná
Čistá hmotnost výrobku 340 g
Se zásuvkou Ne
Délka přívodního kabelu 400 mm
Svítidlo s vypinačem Ne
Délka 1209 mm
Materiál tělesa svítidla Aluminium
Materiál Aluminium
Barva krytu Bílá
Materiál krytu Opálový plast
Mechanická (rázová) odolnost IK04
Přívodní kabel s rychlospojkou Ano
Typ povrchu Matný
Počet čipů 184 čipů
Perforovaný reflektor Ne

Ostatní informace

Světelný zdroj je součástí dodávky svítidla Ano

Bezpečnost

Třída izolace Třída I
Bezpečnostní pokyny na internetu www.nbb.cz
Třída ochrany před nebezpečným dotykem neživých částí Ochranným vodičem

Energetické údaje

Index energetické účinnosti EEI A1
Účiník λ (PF) >0,95
Jmenovitá účinnost po 100 h 98,0 %
Měrný výkon 111,0 lm/W
