EMILIA 418 230-240V 7L EVG V-PAR REF/SP IP20

Objednací číslo: 910380021
Značka: NBB
Typ / Popis výrobku: Zářivkové svítidlo vestavné
Jmenovité napětí (V):230-240
Jmenovitý proud:0,33
Nominální příkon:4x18
Jednotkový EAN: 8595209900067
Použití: Zářivková svítidla
Záruka: 36 měsíců

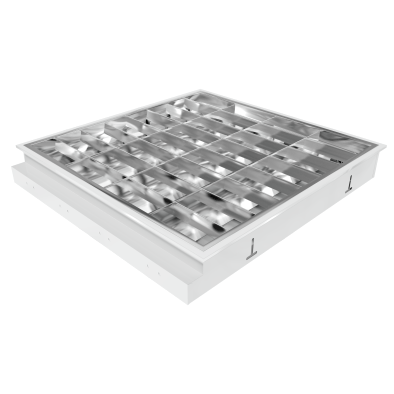

Vestavné zářivkové svítidlo T8 4x18W do minerálních podhledů 600x600 mm. Elektronický předřadník, 7 lamel, Parabolická mřížka V2, zadní reflektor, přívodní kabel s rychlospojkou.

Zářivkové svítidlo v plné výbavě. Svítidlo je vybavené elektronickým předřadníkem ELT s tříletou zárukou a přívodním kabelem s rychlospojkou. Součástí výbavy svítidla jsou zadní reflektory, které jsou instalované na uvnitř svítidla a zvyšují tak účinnost vyzařování na maximum. Tento typ je určen pro montáž do minerálních podhledů 600×600mm a se vyznačuje se velmi rychlou a snadnou montáží. Po vložení do instalačního otvoru stačí pouze připojit rychlospojku na přívodní kabel.

Upozornění

Tento výrobek se řadí mezi elektrotechnické výrobky, napájené síťovým napětím 230-240V. Z důvodu bezpečnosti doporučujeme, aby montáž, zapojení případně demontáž prováděla osoba s příslušnou elektrotechnickou kvalifikací. Upozorňujeme, že výrobek se smí uvádět do provozu pouze kompletní s originálními kryty, jinak může hrozit nebezpečí úrazu elektrickým proudem, zejména od připojovací svorkovnice. Výrobek používejte pouze v místech, která jsou pro tento účel vhodná, výrobky, které jsou určeny pouze k vnitřnímu použití nepoužívejte ve venkovním prostředí. Při montáži nebo demontáži nouzového svítidla doporučujeme odpojit přívod elektrického proudu, jinak může hrozit nebezpečí úrazu elektrickým proudem. Dodržujte předepsanou polohu při provozu výrobku a způsob jeho připevnění. Výrobek připojujte pouze na jmenovité napětí, případně zatěžujte pouze do maximálního povoleného příkonu. Do svítidla instalujte pouze takové zdroje světla, které jsou pro tento typ svítidla určené. Výrobce nemůže nést odpovědnost za škody, které vzniknou nevhodným zapojením, připojením na nevhodnou rozvodnou soustavu, nebo škody, které vzniknou použitím nevhodného světelného zdroje. Dodržujte provozní hodnoty uvedené na štítku. Výrobek nevystavujte nevhodným povětrnostním vlivům, nebo vysokým teplotám, pokud není výslovně uvedeno, že je výrobek k provozu za těchto podmínek určen. Při montáži, zapojování či demontáži postupujte podle všeobecně platných zásad dodržování bezpečnosti práce.

UPOZORNĚNÍ:
Nouzové svítidlo je pod napětím i po odpojení přívodu elektrického proudu v důsledku svých vlastních nabitých bateriií. Proto doporučujeme montáž a demontáž svěřit pouze osobě s odpovídající elektrotechnickou kvalifikací.

Po použití neodhazujte nouzové svítidlo do směsného odpadu. Odevzdejte jej v nejbližší prodejně, sběrném dvoře nebo na jiném místě k tomu určeném, k bezplatné recyklaci. Použitá svítidla můžete bezplatně odevzdávat k recyklaci také v prodejních centrech naší společnosti. Nouzová svítidla a moduly obsahují dobíjecí baterii. Seznam sběrných míst najdete na stránkách kolektivních systémů Retela a Ekolamp .

Vyloučení odpovědnosti

Změny údajů bez předchozího upozornění vyhrazeny. Společnost NBB Bohemia s.r.o. nepřebírá odpovědnost za škody způsobené nepřesnou interpretací obsahu na této stránce.


Stáhnout

Technický výkres

8.19 kB - Technický výkres


Stáhnout

Technický list

Technický list EMILIA 418 230-240V 7L EVG V-PAR REF/SP IP20


Schéma zapojení není k dispozici


Obecné informace

Název položky EMILIA 418 230-240V 7L EVG V-PAR REF/SP IP20
Typ/popis výrobku Zářivkové svítidlo
Varianta výrobku/model Vestavné
Značka/výrobce NBB
Materiál Plech
Typ zdroje T8
Nominální životnost (h) 50000 h
Stupeň krytí (IP) IP20
Stmívatelné Ne
Svítidlo se světelným senzorem Ne
Montáž zavěšením Ne
Typ světelného zdroje Zářivka Ø 26 mm
Typ svítidla Kancelářské
Nominální napětí (V) 230-240 V
Stupeň krytí dle IEC 60529 (IP) IP20
Počet světelných zdrojů ve svítidle 4
Vhodné pro montáž na stěnu Ne
Vestavná montáž Ano
Předřadník je součástí dodávky Ano
Svítidlo vhodné pro přisazenou montáž Ne
Montáž na strop Ano
Stmívatelné běžnými stmívači Ne

Provozní informace

Výstupní frekvence předřadníku >40 kHz kHz
Pracovní frekvence 50Hz Hz
Světelný zdroj je pevnou součástí svítidla Ne
Okolní teplota pro světelný tok na max. hodn. 25 °C °C
Horký restart Ano
Ochrana předřadníku proti poškození při selhání zdroje Ano
Ochrana předřadníku proti přepětí Ano
Typ chlazení Vzduchem/Air
Provozní poloha Universal
Doporučená instalační výška (m) 2-6m m
Montáž na běžně hořlavý podklad Ne
Zamýšlený způsob použití Všeobecné osvětlování
Typ objímky svítidla G13
Svítidlo s pohybovým senzorem Ne
Typ předřadníku Elektronický
Pracovní teplota okolí 40 °C
Vhodné pro spojování do linie Ne
Vhodné pro nouzové osvětlení Ne
Požární odolnost "D" Ano
Instalace pouze do nehořlavého lůžka Ano
Vhodné pro počítačová pracoviště Ano
Typ stmívání Nestmívatelné
Integrovaný nouzový modul Ne
Test horkou smyčkou podle IEC 60695-2-10 Neuvedeno

Fyzické údaje

Počet lamel 7
Počet předřadníků 1
Provedení difuzoru Leštěná parabolická mřížka
Způsob připojení 3P
Rozměry (mm) 595 x 595 x 80 mm
Způsob balení 1
Typ mřížky reflektor, lamela parabolická
Přídavný zpětný reflektor Ano
Šířka 595 mm
Reflektor Vysoce leštěný
Barva tělesa Bílá RAL
Čistá hmotnost výrobku 4,900 kg g
Typ mřížky Vysoce leštěná
Délka přívodního kabelu 0,4 m mm
Šířka instalačního otvoru 600 mm
Délka 595 mm
Výška/hloubka (mm) 80 mm
Materiál tělesa svítidla Ocelový plech
Délka instalačního otvoru 600 mm
Materiál krytu Bez krytu
Mechanická (rázová) odolnost IK04
Přívodní kabel s rychlospojkou Ne
Typ povrchu Briliant
S větracími otvory Ne
Výška/hloubka instalačního otvoru 100 mm

Ostatní informace

Světelný zdroj je součástí dodávky svítidla Ne

Bezpečnost

Třída izolace Třída I
Bezpečnostní pokyny na internetu www.nbb.cz
Třída ochrany před nebezpečným dotykem neživých částí Ochranným vodičem

Elektrické údaje

Nominální příkon 4x18 W
Jmenovitý příkon (W) 72 W
Provozní napětí (V) 198-264 V
Odolnost 264 V V
Typ napětí AC
Nejnižší povolené provozní napětí nap. obvodu. (V) 198 V V
Provoz bez externího předřadníku Ano
Příkon světelného zdroje 18 W
Zapojení Paralelně-kompenzační
Typ napětí AC
Multiwattážní provedení Neaplikovatelné
Nominální proud 0,33 A
Celkový příkon 72 W
Celkový příkon svítidla 72,0 W

Způsob montáže nebo použití

Způsob montáže Do minerálních podhledů a sádrokartonu
Rozměry instalačního otvoru 600 x 600 mm mm

EuP parametry

Střední životnost B50 (h) 25000 h
Činitel funkční spolehlivosti (LSF) po nom. životnosti 50% %
Udržovací činitel svítidla LMF 1,0
Počet spínacích cyklů do předčasné poruchy 30.000
Míra předčasných poruch <1% %

Světelné parametry

Typ osvětlení Přímé
Vyzařovací charakteristika Symetrické
Vyzařovací úhel Extremně široký úhel >80°

Energetické údaje

Účiník λ (PF) 0,98
