Objednací číslo: 222107
Značka: NBB

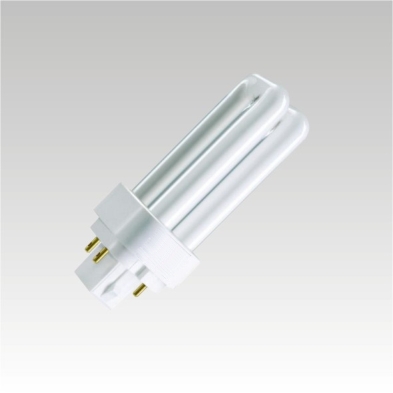

Typ / Popis výrobku: Kompaktní zářivka
Jmenovitý proud:0,21
Nominální příkon:18
Odstín/Barva:Chladná bílá
Barevná teplota CCT:4000
Index barevného podání CRI:> >80 Ra8
Světelný tok (lm):1270
Měrný výkon:70,55
Jednotkový EAN: 8595209909121
ILCOS: FSQ-18/40/1B-E-G24q=2
Použití: Zářivky

Třípásmové čtyřpinové kompaktní zářivky . Barevná teplota 4000 K.

Bezpečnostní pokyny

Při výměně zářivkové trubice nejprve odpojte svítidlo od přívodu elektického proudu. Nejprve vyjměte použitou zářivku ze svítidla a teprve poté instalujte novou. Dbejte přitom zvýšené opatrnosti aby nedošlo k rozbití výrobku. Instalaci nové zářivky provádějte lehkým zasunutím a pootočením do patic svítidla na libovolnou stranu. Výrobek používejte pouze ve svítidlech, která jsou pro tento typ světelného zdroje určena. Výrobce nemůže nést odpovědnost za škody, které vzniknou nevhodným zapojením, připojením na nevhodnou rozvodnou soustavu, nebo škody, které vzniknou použitím nevhodného světelného zdroje. Dodržujte provozní hodnoty uvedené na výrobku. Výrobek nevystavujte nevhodným povětrnostním vlivům, nebo vysokým teplotám, pokud není výslovně uvedeno, že je výrobek k provozu za těchto podmínek určen. Při montáži, zapojování či demontáži postupujte podle všeobecně platných zásad dodržování bezpečnosti práce. Po instalaci nové zářivky svítidlo uzavřete originálními kryty - zabráníte tak případnému úrazu zásahem elektrického proudu. Teprve poté připojte svítidlo k elektrickému obvodu.

Upozornění

Zářivkové trubice všech typů potřebují k provozu předřadník odpovídajícího typu. Vhodný typ předřadníku najdete v detailu položky (doplňující produkty). Kvalita a typ předřadníku silně ovlivňuje životnost zářivky. NBB Bohemia nenese odpovědnost za zkrácení životnosti zářivky v případech, kdy je zářivka připojena na typ předřadníku, který NBB Bohemia s.r.o. nedodává, neboť v takovém případě nemůžeme garantovat vhodnost použití předřadníku k dodávané zářivkové trubici. Při přímém zapojení na napětí elektrické sítě bez použití předřadníku dojde ke zničení zářivky. Zářivkové trubice nejsou vhodné pro připojení na pohybová čidla, nebo pro připojení na zařízení s častým spínáním. Časté spínání způsobuje zkrácení životnosti zářivky. Za časté spínání se považuje spínání zářivky v intervalu kratším než 20 minut.

Varování

V případě rozbití v uzavřené místnosti doporučujeme větrat, aby se zmírnila koncentrace rtuťové páry. Při práci používejte ochranné pracovní pomůcky. Neprodleně odstraňte střepy a to tak, aby nedošlo ke zranění. Po odstranění střepů použijte technické prostředky, které jsou určeny pro dekontaminaci rtuti. Za tímto účelem dodáváme dekontaminační soupravy, které si můžete objednat telefonicky, nebo v našem internetovém obchodě. Dekontaminační sada by neměla chybět zejména v provozovnách, kde hrozí nebezpečí rozbití světelných zdrojů s obsahem rtuti, jako jsou obchody, sklady, ale mohou se uplatnit také v domácnostech. V případě nevolnosti poskytněte první pomoc a přivolejte lékaře.


Stáhnout

Technický výkres

19.80 kB - Technický výkres


Stáhnout

Technický list

Technický list KLD-D/E 18W/840 G24q-2 NBB


Schéma zapojení není k dispozici


Obecné informace

Název položky KLD-D/E 18W/840 G24q-2 NBB
Typ/popis výrobku Kompaktní zářivka
Varianta výrobku/model Čtyřpinová
Značka/výrobce NBB
Nominální životnost (h) 12000 h
Typ patice G24q-2 (4-pins)
Stmívatelné Ano
Třída energetické účinnosti podle 2019/2015 G
Stmívatelné běžnými stmívači Ne

Provozní informace

Pracovní frekvence 50 - 60 Hz
Provozní poloha Libovolná
Vhodné pro osvětlování v domácnostech Ano
Zamýšlený způsob použití Pro svítidla s elektronickým předřadníkem
Pracovní teplota okolí 25 °C

EuP parametry

Střední životnost B50 (h) 12000 h
Činitel stárnutí po nom. životnost 70,0 %
Míra předčasných poruch < 1 %
Jmenovitá životnost 12000 h
Vážená energetická spotřeba (AGGR) 18 kWh/1000h
Ekvivalent žárovky 88,4 W

Bezpečnost

Bezpečnostní pokyny na internetu www.nbb.cz

Energetické údaje

Jmenovitá účinnost po 100 h 99,99 %
Měrný výkon 70,55 lm/W

Činitel stárnutí světelného zdroje (LLMF)

2.000 h 85,0 %
4.000 h 78,0 %
6.000 h 73,0 %
8.000 h 73,0 %
10.000 h 70,0 %

Elektrické údaje

Nominální příkon 18 W
Jmenovitý příkon (W) 18,0 W
Provozní napětí (V) 80 V
Typ napětí AC
Provoz bez externího předřadníku Ne
Nominální proud 0,21 A
Celkový příkon svítidla 18 W

Fyzické údaje

Rozměry (mm) 34 x 34 x 146 mm
Způsob balení 50 - 1
Hrubá hmotnost výrobku 75 g
Šířka 34 mm
Hloubka (mm) 34 mm
Čistá hmotnost výrobku 60 g
Délka 146 mm

Světelné parametry

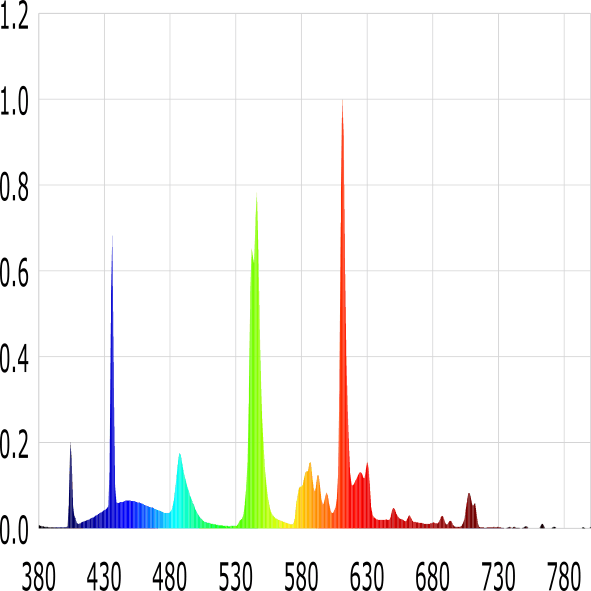

Typ spektra Třípásmové
Barevné podání 1B
Odstín/Barva Chladná bílá
Dominantní vlnová délka 544 nm
Světelný tok (lm) 1270 lm
Barevná teplota CCT 4000 K
Index barevného podání CRI >80 Ra8 Ra
Kód barvy 840
Souřadnice chromatičnosti X 0,384
Souřadnice chromatičnosti Y 0,382

Ekologické údaje

Obsah rtuti (mg) 3,50 mg

Činitel funkční spolehlivosti (LSF)

2.000 h 98,2 %
4.000 h 96,3 %
6.000 h 87,0 %
8.000 h 87,0 %
10.000 h 50,0 %
