Objednací číslo: 914002011
Značka: NBB
Typ / Popis výrobku: Pohybový senzor
Nominální napětí (V):230 - 240
Nominální příkon:300-1200
Záruka: 60 měsíců

Ke stažení

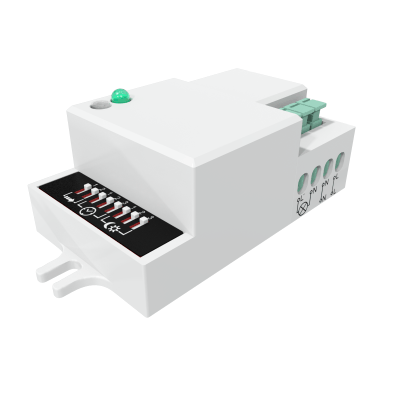

Mikrovlnné pohybové čidlo pro vnitřní montáž. HF systém 5,8 GHz CW radar, Max. 1200W,  Nastavitelná citlivost, detekční úhel, úroveň okolního osvětlení, čas a detekční vzdálenost.

Mikrovlnné pohybové detektory konstrukčně uzpůsobené pro vestavnou montáž jsou určeny pro montáž do svítidel, instalačních krabic, nebo pro jiná vhodná skrytá umístění. Krytí přístroje je IP00, proto je možná instalace pouze tam, kde je krytí zajištěno jiným zpúsobem. Připojení vodičů se provádí stlačením plastové části kontaktu.

Detektory s mikrovlnnou technologií pracují na frekvenci 5,8 GHz. Mikrovlnné paprsky pronikají i lehčími stavebními překážkami, jako jsou lehké sádrokartonové příčky, dveře, sklo a pod.

Detekční úhel tohoto přístroje je 180°. Detekční dosah 5–15 m je nastavitelný pomocí sady přepínačů v rozmezí 10%, 30%, 50%, 75% a 100%. Čas sepnutí je také nastavitelný pomocí sady přepinačů v rozmezí hodnot 5s, 30s, 1 min, 5 min, 10 min, 30 min, a 30 min. Přístroj je dále vybaven snímačem okolního osvětlení. Ovládacími přepinači je možné nastavit práh spínání v rozmezí 2 lx, 5 lx, 20 lx, 50 lx, 2000 lx, aby pohybový detektor nespínal například za světla, pokud slouží ke spínání osvětlení. Detektor však může spínat i jakoukoliv jinou zátěž až do 1200W.

Vyloučení odpovědnosti

Změny údajů bez předchozího upozornění vyhrazeny. Společnost NBB Bohemia s.r.o. nepřebírá odpovědnost za škody způsobené nepřesnou interpretací obsahu na této stránce.

Technický nákres není k dispozici


Schéma zapojení není k dispozici


Obecné informace

Název položky MW pohybový senzor ST701K IP00
Specifikace výrobce ST701K
Typ/popis výrobku
Varianta výrobku/model
Značka/výrobce
Materiál
Nominální životnost (h) h
Stupeň krytí (IP)
Nominální napětí (V) 240 V
Barva Bílá
Model Pohybový senzor
Stmívatelné
Nominální napětí (V) 230 - 240 V
Stupeň krytí dle IEC 60529 (IP) IP00
Typ senzoru Vysokofrekvenční

Provozní informace

Počet samostatných zón 1
Funkce Slave/Master
Párovací tlačítko
Ovládání vypinačem
Funkce
Driver součástí dodávky
Integrovaný driver
Průřez vodičů mm2
Stmívatelný rozsah %
Stálé připojení na napětí Ano
Pracovní teplota pouzdra předřadníku -Tc max. °C
Frekvence radaru GHz
Nastavení času Ano
Detekční úhel °
Vysílací výkon mW
Nastavení detekce okolního osvětlení
Provozní poloha Libovolná
Maximální detekční dosah 12 m
Výrobek může být provozován bez zátěže Ano
Montáž na běžně hořlavý podklad Ano
Zamýšlený způsob použití
Provoz na prázdno
Vhodné pro snímání schodiště Ano
Kvalita metariálu Duroplast
Maximální detekční dosah přední strany 8 m
Maximální detekční dosah boční strany 4 m
Pracovní teplota okolí -20/+40 °C
Nastavitelná citlivost na pohyb Ano
Integrovaná funkce stmívání Ne
Nastavitelná citlivost na okolní osvětlení 2 - 2000 lx
Průměrný detekční dosah 12 m
Trvalý provoz Ano
Paměťová funkce pro nastavení citlivosti okolního osvětlení Ano
Horizontální detekční úhel 180 °
Minimální počet sepnutí 1 s
Maximální počet sepnutí 60 min
Nastavení citlivosti na okolní osvětlení Ano
Optimální instalační výška do 3,5 m
Počet spínaných zón 1

Fyzické údaje

Rozměry (mm) 78 x 37 x 27 mm
Způsob balení
Hrubá hmotnost výrobku g
Rozteč upevňovacích otvorů mm
Barva tělesa
Čistá hmotnost výrobku 46 g
Materiál Plast
Barevný odstín RAL 1000
Typ povrchu Matný

Ostatní informace

Poznámka

Energetické údaje

Index energetické účinnosti EEI
Účiník λ (PF)

Elektrické údaje

Počet kanálů 1
Sec. (V)
Nominální příkon 300-1200 W
Jmenovitý příkon (W) W
Jmenovitý proud A
Klidová spotřeba (Standby) W
Klidový provozní proud mA
Maximální proudové zatížení 5 A
Provozní napětí (V) V
Typ napětí
Elektrické parametry předřadníku
Provoz bez externího předřadníku
Typ napětí AC
Frekvence sítě 50 - 60 Hz
Maximální spínací výkon 1200 W
Nominální proud A

Způsob montáže nebo použití

Způsob montáže Vestavná
Způsob montáže Ostatní

EuP parametry

Míra předčasných poruch <1 %
Výrobek má být používán jako ovladač světelného zdroje (LED)

Bezpečnost

Bezpečnostní pokyny na internetu www.nbb.cz
