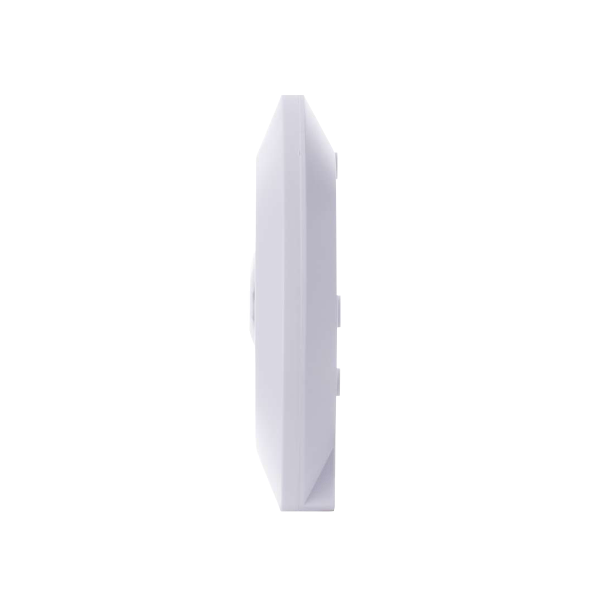

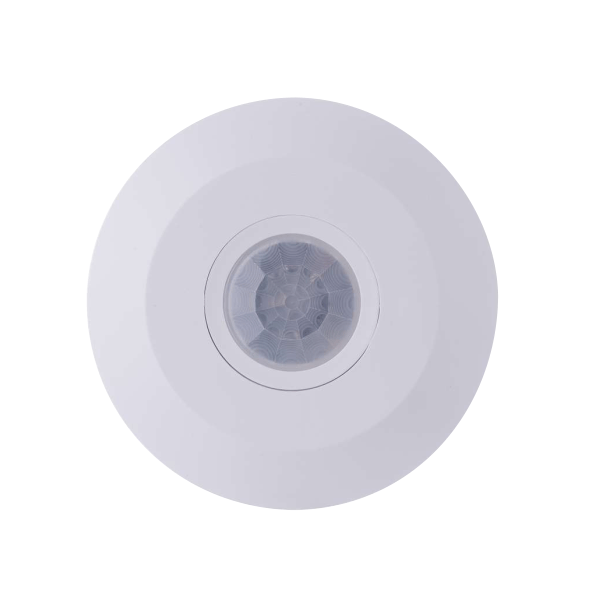

PIR pohybový senzor ST05C IP20

Hodnocení produktu

Oblíbené

Porovnání

Poslat na e-mail Celá produktová skupina

Do e-shopu

Objednací číslo:	914002050
Značka:	NBB
Typ / Popis výrobku:	Pohybový senzor
Nominální napětí (V):	230 - 240
Nominální příkon:	300-1200
Záruka:	60 měsíců

Ke stažení

Technický list

PIR pohybové čidlo pro přisazenou montáž na strop nebo na stěnu. Napětí 230-240V 50/60 Hz, zatížení až 1200W, krytí IP20 - vhodné do vnitřního prostředí, detekce do 6 m, úhel 180°,nastavitelná citlivost na okolní osvětlení 3-2000 lx. a nastavení času sepnutí.

Technický nákres není k dispozici

Stáhnout

Technický list

Technický list PIR pohybový senzor ST05C IP20

Stáhnout

914002050-ST05C.pdf

450.83 kB - Manuál ST05C

Schéma zapojení není k dispozici

Obecné informace

Název položky	PIR pohybový senzor ST05C IP20
Specifikace výrobce	ST05C
Typ/popis výrobku
Varianta výrobku/model
Značka/výrobce
Materiál
Nominální životnost (h)	h
Stupeň krytí (IP)
Nominální napětí (V)	240 V
Barva	Bílá
Model	Pohybový senzor
Stmívatelné
Nominální napětí (V)	230 - 240 V
Stupeň krytí dle IEC 60529 (IP)	IP20
Typ senzoru	Infračervený pasívní

Provozní informace

Počet samostatných zón
Funkce Slave/Master
Párovací tlačítko
Ovládání vypinačem
Funkce
Driver součástí dodávky
Integrovaný driver
Průřez vodičů	mm2
Stmívatelný rozsah	%
Stálé připojení na napětí	Ano
Pracovní teplota pouzdra předřadníku -Tc max.	°C
Frekvence radaru	GHz
Nastavení času	Ano
Detekční úhel	°
Vysílací výkon	mW
Nastavení detekce okolního osvětlení
Provozní poloha	Libovolná
Maximální detekční dosah	6 m
Výrobek může být provozován bez zátěže	Ano
Montáž na běžně hořlavý podklad	Ano
Zamýšlený způsob použití
Provoz na prázdno
Vhodné pro snímání schodiště	Ano
Kvalita metariálu	Duroplast
Maximální detekční dosah přední strany	6 m
Maximální detekční dosah boční strany	6 m
Pracovní teplota okolí	-20/+40 °C
Nastavitelná citlivost na pohyb	Ano
Nastavitelná citlivost na okolní osvětlení	2 - 2000 lx
Průměrný detekční dosah	6 m
Trvalý provoz	Ano
Paměťová funkce pro nastavení citlivosti okolního osvětlení	Ano
Horizontální detekční úhel	180 °
Minimální počet sepnutí	1 s
Maximální počet sepnutí	60 min
Nastavení citlivosti na okolní osvětlení	Ano
Optimální instalační výška do	4 m
Počet spínaných zón	1

Fyzické údaje

Rozměry (mm)	Ø114 x 22 mm
Způsob balení
Hrubá hmotnost výrobku	g
Rozteč upevňovacích otvorů	mm
Barva tělesa
Čistá hmotnost výrobku	104 g
Materiál	Plast
Barevný odstín RAL	1000
Typ povrchu	Matný

Ostatní informace

Poznámka

Energetické údaje

Index energetické účinnosti EEI
Účiník λ (PF)

Elektrické údaje

Počet kanálů	1
Sec. (V)
Nominální příkon	300-1200 W
Jmenovitý příkon (W)	W
Jmenovitý proud	A
Klidová spotřeba (Standby)	W
Klidový provozní proud	mA
Maximální proudové zatížení	5 A
Provozní napětí (V)	V
Typ napětí
Elektrické parametry předřadníku
Provoz bez externího předřadníku
Typ napětí	AC
Frekvence sítě	50 - 60 Hz
Maximální spínací výkon	1200 W
Nominální proud	A

Způsob montáže nebo použití

Způsob montáže	Nástěnná, stropní
Způsob montáže	Přisazený na omítku

EuP parametry

Míra předčasných poruch	<1 %
Výrobek má být používán jako ovladač světelného zdroje (LED)

Bezpečnost

Bezpečnostní pokyny na internetu	www.nbb.cz
