TOPLINE T8 118 ABS/PC NOUZOVÉ EM1h/DP IP65

Objednací číslo: 910202911
Značka: NBB
Typ / Popis výrobku: Nouzové zářivkové svítidlo
Jmenovité napětí (V):230 - 240
Jmenovitý proud:0,09
Nominální příkon:1 x 18
Jednotkový EAN: 8595209914613
Použití: Nouzové osvětlení

Ke stažení

Nouzové svítidlo pro zářivku T8 (Ø26mm) 18W s vlastní baterií. Pouze dočasný provoz.

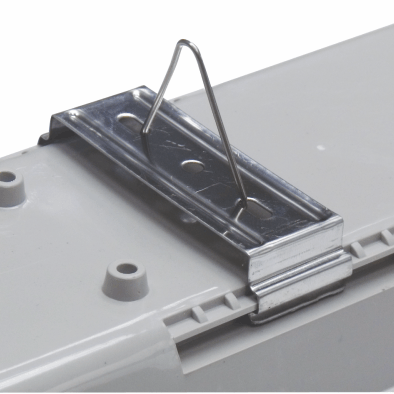

Prachotěsné jednotrubicové zářivkové svítidlo ABS/PC s dočasnou nouzovou funkcí. Napájení zajišťuje vlastní baterie NiCD. Svítidlo s automatickým zapnutím při výpadku el. proudu. Světelný zdroj není součástí dodávky. Krytí IP65 a rázová odolnost IK08. Vybaveno nerezovými sponami.

Upozornění

Tento výrobek se řadí mezi elektrotechnické výrobky, napájené síťovým napětím 230-240V. Z důvodu bezpečnosti doporučujeme, aby montáž, zapojení případně demontáž prováděla osoba s příslušnou elektrotechnickou kvalifikací. Upozorňujeme, že výrobek se smí uvádět do provozu pouze kompletní s originálními kryty, jinak může hrozit nebezpečí úrazu elektrickým proudem, zejména od připojovací svorkovnice. Výrobek používejte pouze v místech, která jsou pro tento účel vhodná, výrobky, které jsou určeny pouze k vnitřnímu použití nepoužívejte ve venkovním prostředí. Při montáži nebo demontáži nouzového svítidla doporučujeme odpojit přívod elektrického proudu, jinak může hrozit nebezpečí úrazu elektrickým proudem. Dodržujte předepsanou polohu při provozu výrobku a způsob jeho připevnění. Výrobek připojujte pouze na jmenovité napětí, případně zatěžujte pouze do maximálního povoleného příkonu. Do svítidla instalujte pouze takové zdroje světla, které jsou pro tento typ svítidla určené. Výrobce nemůže nést odpovědnost za škody, které vzniknou nevhodným zapojením, připojením na nevhodnou rozvodnou soustavu, nebo škody, které vzniknou použitím nevhodného světelného zdroje. Dodržujte provozní hodnoty uvedené na štítku. Výrobek nevystavujte nevhodným povětrnostním vlivům, nebo vysokým teplotám, pokud není výslovně uvedeno, že je výrobek k provozu za těchto podmínek určen. Při montáži, zapojování či demontáži postupujte podle všeobecně platných zásad dodržování bezpečnosti práce.

UPOZORNĚNÍ:
Nouzové svítidlo je pod napětím i po odpojení přívodu elektrického proudu v důsledku svých vlastních nabitých bateriií. Proto doporučujeme montáž a demontáž svěřit pouze osobě s odpovídající elektrotechnickou kvalifikací.

Po použití neodhazujte nouzové svítidlo do směsného odpadu. Odevzdejte jej v nejbližší prodejně, sběrném dvoře nebo na jiném místě k tomu určeném, k bezplatné recyklaci. Použitá svítidla můžete bezplatně odevzdávat k recyklaci také v prodejních centrech naší společnosti. Nouzová svítidla a moduly obsahují dobíjecí baterii. Seznam sběrných míst najdete na stránkách kolektivních systémů Retela a Ekolamp .

Pokud svítidlo obsahuje baterie

Pokud svítidlo obsahuje dobíjecí vestavěné baterie zajišťující nouzový provoz, poskytujeme na tyto baterie záruku v délce 6 měsíců od data uvedení svítidla do provozu. Tato záruční doba je platná pro B2C i B2B zákazníky.


Stáhnout

Technický výkres

11.48 kB - Technický výkres


Stáhnout

Technický list

Technický list TOPLINE T8 118 ABS/PC NOUZOVÉ EM1h/DP IP65


Schéma zapojení není k dispozici


Obecné informace

Název položky TOPLINE T8 118 ABS/PC NOUZOVÉ EM1h/DP IP65
Typ/popis výrobku Průmyslové zářivkové svítidlo
Varianta výrobku/model Nouzové
Značka/výrobce NBB
Materiál ABS/PC
Typ zdroje T8
Typ nouzového provozu Dočasný
Stupeň krytí (IP) IP65
Stmívatelné Ne
Čas nouzového provozu 1 h
Napájecí systém Vlastní baterie
Montáž zavěšením Ano
Typ nouzového označení Jiné
Druh nouzového označení Pouze jednostranný
Typ světelného zdroje Zářivková trubice
Zapojení Dočasný provoz
Nominální napětí (V) 230 - 240 V
Stupeň krytí dle IEC 60529 (IP) IP65
Počet světelných zdrojů ve svítidle 1
Vhodné pro montáž na stěnu Ano
S bezdrátovým spínáním Ne
Funkce nouzového osvětlení Ne
Stmívatelné běžnými stmívači Ne

Provozní informace

Životnost baterie 1000 cyklů
Dobíjecí čas 24 h
Pracovní frekvence 50 - 60 Hz
Typ baterie NiCD
Kapacita baterie 1500 mAh
Ochrana předřadníku proti přepětí Ano
Provozní poloha Libovolná
Doporučená instalační výška (m) 2 - 5 m
Montáž na běžně hořlavý podklad Ano
Zamýšlený způsob použití Nouzové osvětlení
Vhodné pro průběžné zapojení Ano
Typ objímky svítidla G13
Typ předřadníku Elektronický nestmívatelný
Pracovní teplota okolí -10/+35 °C
Test horkou smyčkou podle IEC 695-2-1 850 °C - 5 s
Otočný reflektor Ne
Požární odolnost "D" Ano

Fyzické údaje

Počet předřadníků 1
Rozměry (mm) 660 x 86 x 90 mm
Způsob balení 1
Rozteč upevňovacích otvorů 550 mm
Šířka 86 mm
Reflektor Bílý
Barva tělesa Bílá
Čistá hmotnost výrobku 1680 g
Délka 660 mm
Výška/hloubka (mm) 90 mm
Materiál tělesa svítidla Plast
Barva krytu Bez barvy
Materiál krytu Strukturovaný plast
Mechanická (rázová) odolnost IK08
Způsob testování funkčnosti Není dostupný

Ostatní informace

Typ baterie NiCd
Světelný zdroj je součástí dodávky svítidla Ne

Bezpečnost

Třída izolace Třída I
Bezpečnostní pokyny na internetu www.nbb.cz
Třída ochrany před nebezpečným dotykem neživých částí Ochranným vodičem

Elektrické údaje

Nominální příkon 1 x 18 W
Provozní napětí (V) 220 - 240 V
Typ napětí AC
Napětí baterie 6 V
Nejnižší povolené provozní napětí nap. obvodu. (V) 190 V
Příkon světelného zdroje 18 W
Zapojení Paralelně kompenzační
Typ napětí AC
Multiwattážní provedení Ostatní
Nominální proud 0,09 A

Způsob montáže nebo použití

Způsob montáže Přisazená/Zapuštěná

EuP parametry

Udržovací činitel svítidla LMF 1:00
Počet spínacích cyklů do předčasné poruchy >50000
Míra předčasných poruch <1 %
Jmenovitá životnost 50000 h

Světelné parametry

Maximální činitel oslnění (podélně) 19
Maximální činitel oslnění (příčně) 19
Typ osvětlení Přímé
Vyzařovací charakteristika Široký úhel
Barva Bílá
